ATMOS 41 集成式氣象站

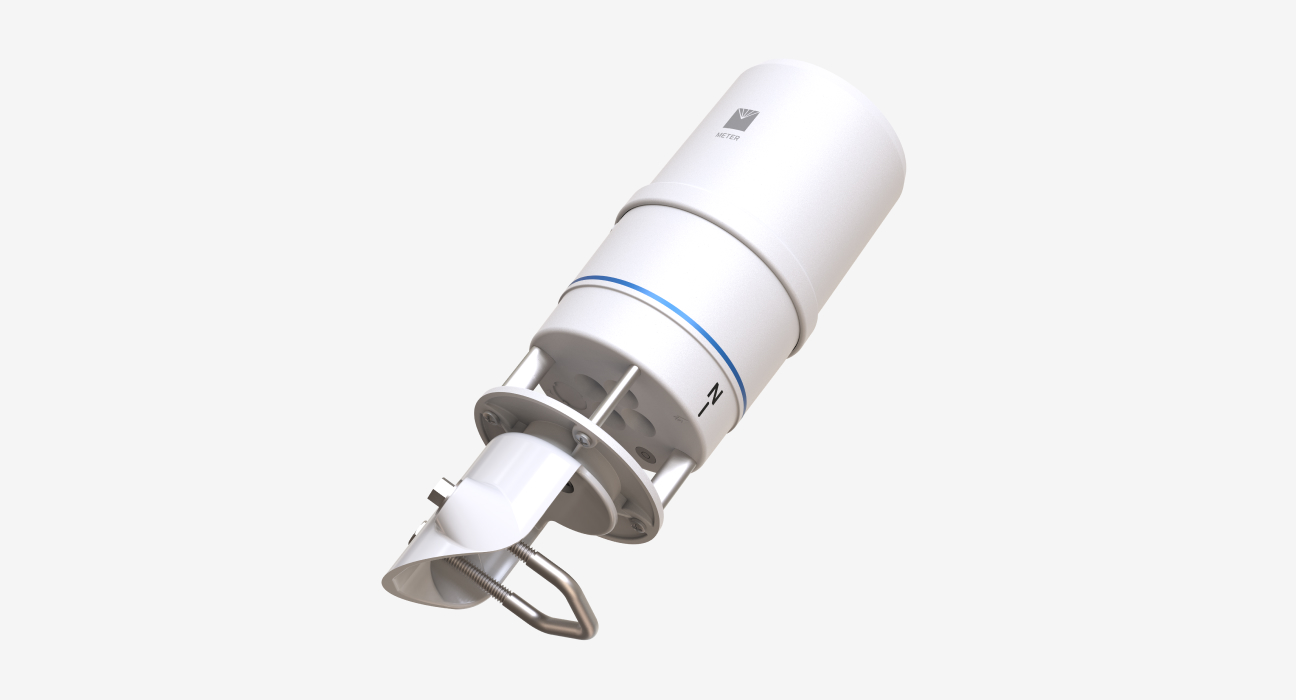

ATMOS 41 Gen2 集成式氣象傳感器
目前，大多數氣象站中的傳感器各自獨立，安裝和維護成本較高。接線和編程讓很多人望而卻步；而在一個氣象站支架上，為所有傳感器確定布設位置，也是一個需要仔細斟酌的事。
傳統集成式氣象站解決了上述問題。但是，在這種觀測系統內，如果再想加入一個或多個額外的傳感器，如進行土壤剖面水分含量的測量，通常需要再增加數采。
“1+多”式解決方案
METER的解決方案是“1（集成式）+多（多個獨立傳感器）”。ATMOS 41的數據通過1根電纜進行傳輸。這意味著在測量氣象參數時，只需占用數采的1個通道。因此，如果將ATMOS 41和ZL6（6通道）數采連接，還可以添加更多的METER傳感器：例如土壤水分傳感器等。
主要特點
可測量12個氣象變量，包括：空氣溫度、空氣相對濕度、水汽壓、大氣壓強、風速、風速極值、風向、太陽總輻射、降水、閃電次數和距離
風速測量可達 60 米/秒
低風速下測量也能保持精準，0.01 米/秒的分辨率
自帶水平支架，安裝簡易
內置加速度計可檢測傳感器是否水平
僅有一處活動組件，整體不易磨損
所有數據僅通過1根纜線進行傳輸，節省數采接口
與ZL6數采無縫協作，即插即用
可通過ZENTRA Cloud實現數據云管理
兩種選擇：SDI-12數字通訊單模式，MODBUS和SDI-12通訊雙模式
符合 WMO 標準的傳感器掃描速率
惡劣環境長期部署亦能保證穩定工作
無百葉防輻射罩設計，避免吸引蚊蟲
內置彈簧可充當雨量計過濾器，既能阻擋大顆粒，又能保證足夠的水流量
可選的防鳥裝置與氣象站漏斗配合
第二代創(chuàng )新
ATMOS 41 Gen 2 比以往更加精準、耐用和可靠。風速測量提升至 60 米/秒，符合 IEC61724-1 等更多行業標準的要求，是公用事業規模光伏 (PV) 系統等應用的理想之選，比上一代更接近WMO的準則。
ATMOS 41 Gen 2還提供降水電導率 (EC) 測量，雙原理雨量計保障降水測量更精準，自帶水平支架使安裝更加簡便，并可選擇 MODBUS 通信。材質上選用了更耐UV輻射的材料，更易于維護和維修，傳感器掃描速度更快，符合 WMO 標準，堪稱新一代研究級一體化氣象站。
技術指標
輸出：SDI-12通訊，或 Modbus RS-485
支持數采（另購）：METER ZL6， EM60系列數采，或能提供3.6~15.0VDC激發電壓且支持SDI-12通訊的數采。能在 4~24 VDC激發電壓下進行 Modbus RS - 485 通信。
尺寸：直徑10.0 cm，高28 cm（含雨量筒過濾器）
工作溫度：-50 ~ 60 ℃，注：氣壓和相對濕度傳感器能準確工作的氣溫是＞-40 ℃
纜線長度：5 m，1.5m，可定制其他長度，最長達75 m
接口類型：3.5 mm立體聲接口或鍍錫裸線
纜線直徑：4.20±0.10 mm，最小護套0.76 mm
導線規格：22-AWG/24-AWG屏蔽線
供電電壓(VCC to GND)：3.6 ~15.0 VDC
數字輸入電壓（邏輯高）：2.8 ~ 5.5 V 典型3.0 V
數字輸入電壓（邏輯低）： -0.3~0.8 V 典型0.0 V
數字輸出電壓（邏輯高）：典型3.6 V
電力線轉換率：最小1.0 V/ms
電流消耗（測量期間）：0.2~33.0 mA 典型8.0 mA
電流消耗（休眠期間）：0.2~0.4 mA 典型0.3 mA
啟動時間（SDI ready）aRx！命令：典型3 s
啟動時間（SDI ready）其他命令：典型800 ms
測量時間：典型240 ms，＜3000 ms
遵循標準：EM ISO/IEC 17050:2010 (CE 標志)
測量參數 | 范圍 | 分辨率 | 準確度 |
太陽總輻射 | 0 ~ 1750 W/m2 | 1 W/m2 | ± 5%，光譜響應曲線見圖1 |
降水 | 0 ~ 1500 mm/hr | 0.017 mm | 測量值的± 5%@0 ~ 50 mm/hr |
空氣溫度 | -50 ~ 60 ℃ | 0.1 ℃ | ± 0.2 ℃，測量不確定性：± 0.6 ℃ @ -20~50 ℃ |
濕度傳感器測得的溫度 | -40 ~ 50 ℃ | 0.1 ℃ | ± 1.0 ℃ |
大氣壓強 | 1 ~ 120 kPa | 0.01 kPa | 準確度: ±0.05 kPa@25 ℃ 平衡：< 10 ms 長期漂移：每年< 0.1 kPa |
水汽壓 | 0 ~ 47 kPa | 0.01 kPa | 因溫濕度不同而不同，詳見圖2 |
相對濕度(RH) | 0 ~ 100% RH | 0.1% RH | 因溫濕度不同而不同，典型±1.5% RH，詳見圖3 滯后：典型±0.80% RH 長期漂移：典型±0.25% RH |
水平風速 | 0 ~ 60 m/s | 0.01 m/s | 大于0.3 m/s或測量值的6% |
風速極值 | 0 ~ 60 m/s | 0.01 m/s | 大于0.3 m/s或測量值的6% |
風向 | 0 ~ 359° | 1° | ± 5° |
傳感器傾角 | 0° ~ 180° | 0.1° | ± 1° |
閃電計數器 | 0 ~ 65535 次 | 1 次 | 典型> 25% @10 km以?xún)?/p> |
閃電距離 | 0 ~ 40 km | 3 km | —— |

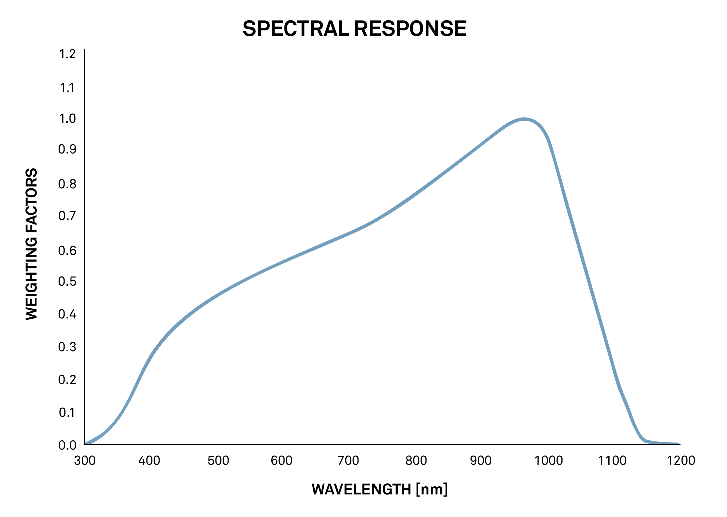

圖1. 光譜響應曲線

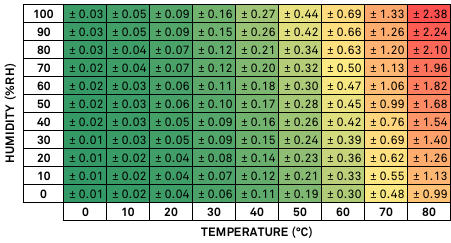

圖2. 水汽壓準確度

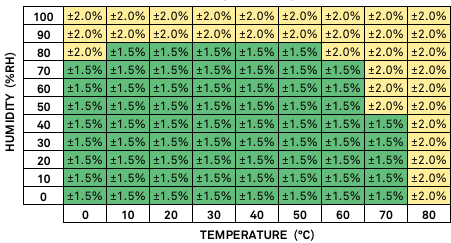

圖3. 相對濕度準確度
生產廠家：METER Group
